Taş Kırma Makinesi Nasıl Çalışır? İşte Bilmeniz Gerekenler

Taş kırma makinesi (rock crusher), kaya parçalarını ön belirlenmiş boyut ve fraksiyonlara mekanik olarak küçülten ekipman ailesidir. Madencilikten inşaata, demiryolu balastından bahçe çakılına kadar geniş bir kullanım yelpazesi olan bu makineler; jaw (çene), gyratory (dairesel), cone (konik), impact (darbe), VSI (dikey şaftlı), HPGR (yüksek basınçlı silindir) gibi farklı çalışma prensiplerinde sunulur. Bu detaylı rehber, taş kırma makinesinin temel çalışma mekanizmasını, kırma aşamalarını (birincil, ikincil, üçüncül), her tipin ne için uygun olduğunu, kapasite hesaplaması, ürün boyut kontrolü ve tipik arıza nedenlerini ele alıyor.

Son güncelleme: 20 Mayıs 2026 — Elektrikli tahrik sistemleri, AI tabanlı kırma optimizasyonu ve HPGR teknolojisi dahil edildi.

Taş kırma teknolojisi 19. yüzyıldan beri evrimleşse de temel prensipleri büyük ölçüde aynı kaldı. Modern farklar; kontrol elektronikleri, güvenlik mekanizmaları, telematik takip ve enerji verimi gibi alanlarda ortaya çıkıyor. Bu yazı; saha mühendisi, yatırımcı veya satın alma yetkilisi sıfatıyla kırma teknolojisine ilk kez bakanlar için kapsamlı bir teknik giriş niteliğindedir. İçeriğin akademik temeli SME (Society for Mining, Metallurgy & Exploration) yayınlarına dayanır ve Türkiye sahasından örneklerle zenginleştirilmiştir.

İçindekiler

• Taş Kırmanın Temel Prensibi
• Kırma Aşamaları: Birincil, İkincil, Üçüncül
• Kırma Makinesi Tipleri
• Jaw Crusher (Çene Kırıcı)
• Cone Crusher (Konik Kırıcı)
• Impact Crusher (Darbe Kırıcı)
• VSI Crusher (Dikey Şaftlı)
• HPGR ve Diğer Özel Tipler
• Kapasite Hesabı ve Verim
• Ürün Boyutu ve Fraksiyon Kontrolü
• Bakım ve Sık Görülen Arızalar
• Sıkça Sorulan Sorular
• Kaynaklar

Taş Kırmanın Temel Prensibi

Tüm taş kırma makineleri dört temel mekanik kuvvet sınıfından birini veya birkaçını kullanır:

• Sıkıştırma (Compression): Taşın iki sert yüzey arasında sıkıştırılarak kırılması. Jaw, gyratory, cone, HPGR bu prensibi kullanır.
• Darbe (Impact): Taşın yüksek hızlı çarpma ile parçalanması. Impact crusher ve VSI bu prensibi kullanır.
• Kesme (Shearing): Taşın çelik dişli yüzeyler arasında kesilmesi. Sınırlı kullanım.
• Aşındırma (Attrition): Taşların birbirine sürtünerek küçülmesi. Mil değirmenlerinde ve VSI’da yardımcı mekanizma.

Hangi kırma tekniğinin seçileceğini belirleyen faktörler: kaya türü (sertlik, gevreklik, abrasiveness), istenen son ürün boyutu, kapasite, malzeme nem oranı ve son ürünün şekil kalitesi (köşeli mi yuvarlak mı).

Kırma Aşamaları: Birincil, İkincil, Üçüncül

Birincil (Primary) Kırma

• Giriş malzemesi: 600–1.500 mm boyutlarında ham kaya bloğu.
• Çıkış: 100–250 mm fraksiyon.
• Tipik makineler: Jaw crusher, Gyratory crusher.
• Kırma oranı (reduction ratio): 4:1–6:1.

İkincil (Secondary) Kırma

• Giriş: 100–250 mm.
• Çıkış: 30–80 mm.
• Tipik makineler: Cone crusher, Impact crusher.
• Kırma oranı: 4:1–8:1.

Üçüncül (Tertiary) Kırma

• Giriş: 30–80 mm.
• Çıkış: 0–30 mm (genelde 0–4, 4–11, 11–22 mm gibi fraksiyonlar).
• Tipik makineler: Konik kırıcı (kısa kovan), VSI.
• Kırma oranı: 3:1–5:1.

Dördüncül (Quaternary) Kırma

• Hassas üretim için ek aşama.
• Çıkış: 0–2 mm.
• VSI veya HPGR.
• Asfalt, beton kompoziti, cam kumu üretimi.

Kırma Makinesi Tipleri

Statik vs Mobil

• Statik (sabit) tesisler: Büyük taş ocakları için. Yıllık 500.000+ ton üretim. Yüksek başlangıç yatırımı.
• Yarı mobil: Skid (kızak) tabanlı; yer değiştirmek için römork gerekir.

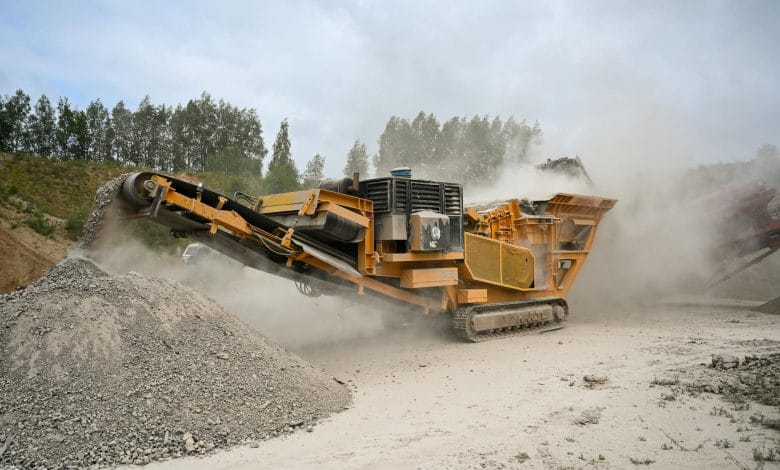

• Mobil (tekerlekli/paletli): Saha içinde hareketli; kendi gücüyle değiştirilebilir. Yıkım, geri dönüşüm ve küçük-orta ocaklar için ideal.

Jaw Crusher (Çene Kırıcı)

Endüstride en eski ve hala en yaygın kırma tipi. İki çene plakası arasında taşın sıkıştırılması prensibi.

Bileşenleri

• Sabit çene plakası,
• Hareketli çene plakası (eksantrik mil ile salınımlı hareket),
• Volan ve V-kayış tahrik sistemi,
• Açıklık ayar mekanizması (toggle plate),
• Aşınma plakaları (manganez çelik).

Tipik Parametreler

• Giriş boyutu: 600–1.500 mm.
• Kapasite: 100–1.500 t/h.
• Motor gücü: 75–400 kW.
• Kırma oranı: 4:1–6:1.

Avantajları ve Sınırları

Avantajları: dayanıklı, sade tasarım, kolay bakım, geniş malzeme yelpazesi. Sınırları: küçük çıkış fraksiyonu için elverişli değil (genelde 100+ mm), ürün şekli pul/yassı eğilimli.

Cone Crusher (Konik Kırıcı)

Konik kırıcı, ikincil ve üçüncül kırma için en yaygın kullanılan makine. Mantar konisi şeklindeki iç piston, etrafındaki sabit konik yapı içinde eksantrik döner hareket yapar.

Tipik Parametreler

• Giriş: 50–300 mm.
• Çıkış: 8–60 mm.
• Kapasite: 50–1.000 t/h.
• Motor: 132–500 kW.
• Kırma oranı: 4:1–6:1.

Standart vs Short Head

• Standart: İkincil kırma; daha geniş açıklık, büyük giriş.
• Short Head: Üçüncül kırma; daha dar açıklık, küçük çıkış.

Impact Crusher (Darbe Kırıcı)

Hızlı dönen rotor üzerindeki çekiçler taşı yüksek hızla çarpıp parçalar; ayrıca makine içindeki kaplama plakalarına çarparak tekrar küçülürler.

Tipik Parametreler

• Giriş: 100–700 mm.
• Çıkış: 5–80 mm.
• Kırma oranı: 10:1–25:1 (en yüksek).
• Kapasite: 80–1.200 t/h.

Avantaj-Dezavantaj

Avantaj: yüksek kırma oranı (tek geçişte küçük parça), küp şeklinde ürün (çakıl için ideal), düşük başlangıç maliyeti. Dezavantaj: aşınma maliyeti yüksek (özellikle sert ve abrasive kayalarda), toz emisyonu daha fazla.

VSI Crusher (Dikey Şaftlı)

VSI (Vertical Shaft Impactor); malzemenin merkezden yüksek hızla fırlatılarak hem dış kaplama plakasına hem de birbirine çarptırılması prensibiyle çalışır. “Rock-on-rock” (kaya-kaya) konfigürasyonda ürün şekli mükemmel.

Tipik Parametreler

• Giriş: 30–80 mm.
• Çıkış: 0–40 mm.
• Kapasite: 50–500 t/h.
• Motor: 110–500 kW.
• Rotor hızı: 50–80 m/s.

Kullanım Alanları

Asfalt agregası, hazır beton agregası, demiryolu balastı, kum üretimi. Yüksek küresel şekilli ürün isteyen tüm uygulamalar için seçilir.

HPGR ve Diğer Özel Tipler

HPGR (High Pressure Grinding Roll)

İki yüksek basınçlı (50–250 MPa) silindir arasında taşın “yatak içinde” sıkıştırılarak mikro çatlaklar oluşturularak parçalanması. Madencilik ve çimento sektöründe enerji verimliliği açısından devrim yaratıyor — geleneksel kırıcılardan %25–35 daha az enerji.

Roll Crusher

İki silindir arası taşın sıkıştırılması; ağırlıklı olarak yumuşak/kömür kırma için.

Hammer Crusher

Çekiçli kırıcı; tek aşamada büyük parçayı küçük ürüne çevirir. Kireçtaşı ve çimento klinkeri için yaygın.

Kapasite Hesabı ve Verim

Bir kırıcının nominal kapasitesi laboratuvar koşullarında, ideal beslenme ve sertlik için verilmiş bir değerdir. Gerçek saha verimi:

• Malzeme sertliği (Mohs): 4–7 arası ideal; 7+ üzerinde verim %20–30 düşer.
• Nem oranı: %3 üzeri tıkanma; %0,5 altı toz patlaması riski.
• Beslenme oranı: Maksimum kapasitenin %70-85’i ideal.
• Açıklık ayarı (CSS): Closed Side Setting değeri ürünün maksimum boyutunu belirler.
• Aşınma plakaları durumu: %50 aşınma sonrasında verim doğrusal düşer.

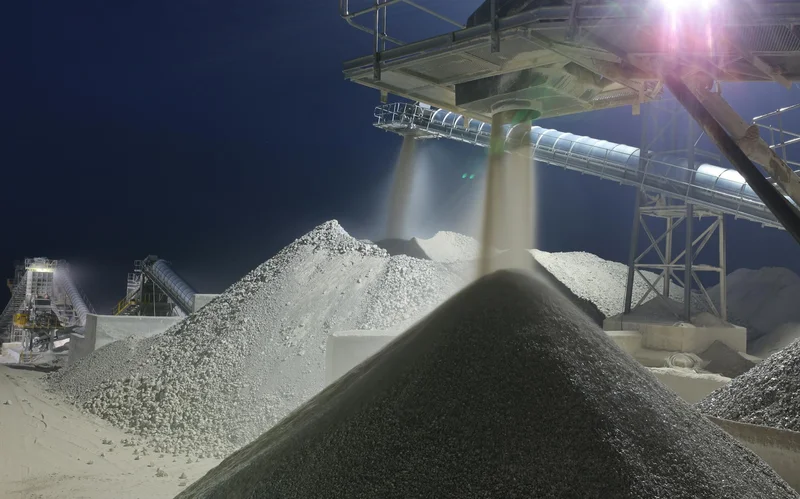

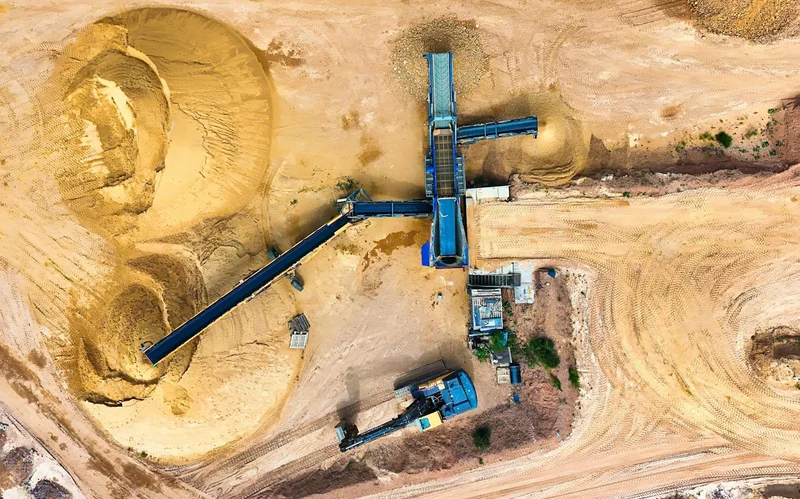

Ürün Boyutu ve Fraksiyon Kontrolü

Kırma sonrası elek tesisi ile boyutlara ayrılır:

• 0–4 mm: kum, asfalt ince agregası
• 4–11 mm: ince çakıl, beton ince agregası
• 11–22 mm: orta çakıl
• 22–32 mm: drenaj çakılı
• 32–63 mm: kaba çakıl, drenaj
• 63+ mm: dolgu, demiryolu balastı

Modern eleme tesislerinde 3–5 katlı elekler standart; AI tabanlı görüntü işleme ile gerçek zamanlı boyut analizi yapılır ve CSS otomatik ayarlanır.

Bakım ve Sık Görülen Arızalar

1. Aşınma plakası yenileme: Manganez çelik plakalar 500–1.500 saatte değişir. Maliyet: 80.000–250.000 TL set başına.
2. Eksantrik mil yağlama: Otomatik yağ sirkülasyon sistemi haftada bir kontrol.
3. Volan dengesizliği: Yıllık dengeleme; titreşim arızasını önler.
4. V-kayış aşınması: 1.500–3.000 saatte değişim.
5. Yatak arızası: En kritik arıza; titreşim sensörlerinden erken tespit kritik.
6. Hidrolik açıklık ayarı kaçağı: Yıllık conta kontrolü.
7. Motor sürücü (VFD) arızası: Toz girişi koruma şart.
8. Elek bezi yırtılması: Eleme tesisinde 800–2.500 saatte değişim.

Kontrol Sistemleri ve Otomasyon

Modern kırma tesisleri PLC tabanlı kontrol sistemleri ile çalışır:

Temel PLC Fonksiyonları

• Beslenme bandı hız kontrolü (malzeme yoğunluğuna göre dinamik),
• Kırıcı motor amper takibi ve aşırı yük korumas,
• Yatak sıcaklığı izleme ve otomatik soğutma,
• Yağlama sistemi otomatik tetikleme,
• Elek titreşim frekansı ayarı,
• Konveyör hız senkronizasyonu,
• Acil durdurma butonları ve yangın algılama.

Telematik ve Uzaktan İzleme

Sandvik My Fleet, Metso Metrics, Terex T-Link gibi platformlar tesisin online izlenmesini sağlar:

• Saatlik üretim raporu (ton/saat),
• Enerji tüketim grafiği,
• Arıza alarmları ve geçmişi,
• Aşınma plakası ömür tahmini,
• Operatör performans metrikleri,
• Bakım takvimi otomatik bildirim.

AI Tabanlı Optimizasyon

Yapay zeka tabanlı sistemler, kırma tesisinin parametrelerini gerçek zamanlı optimize eder:

• Görüntü işleme ile çıkış malzemesi boyut dağılımı analizi,
• CSS (Closed Side Setting) otomatik ayar,
• Beslenme hızı optimizasyonu,
• Predictive maintenance — 200–500 saat öncesinden arıza tahmini,
• Enerji verimliliği skoru.

Güvenlik Protokolleri

Taş kırma operasyonu yüksek riskli; uyulması gereken kritik güvenlik protokolleri:

1. Lockout-Tagout (LOTO): Bakım öncesi elektrik ve hidrolik enerji kesilir, etiketlenir.
2. Konveyör çevresi koruma: Açık konveyörler etrafında kafes, acil durdurma kablosu.
3. Toz maskesi: EN 149 FFP3 sınıfı; silikoz hastalığı (akciğer yapışkanlığı) önemli risk.
4. Kulak koruma: 105 dB üzeri kırma seslerine sürekli maruziyette EN 352 standardı zorunlu.
5. Yangın söndürme: Konveyör bandı yangını yaygın; toz patlamasına karşı azot/CO₂ söndürme sistemi.
6. Tehlikeli alan haritası: Saha içi tehlikeli bölgeler kırmızı işaretli; sadece yetkili personel.
7. Sahada tek başına çalışmama: Tüm bakım operasyonlarında en az iki kişi.

Sıkça Sorulan Sorular

Hangi kırıcı tipi en yaygın olarak kullanılır?

Jaw + Cone kombinasyonu en yaygın ikili. Yıkım/geri dönüşüm sahalarında Impact crusher; kum/küp şekil isteyen üretimde VSI; maden cevheri için HPGR; çimento için Hammer ön plana çıkar.

Tek bir kırıcı ile kaç farklı fraksiyon üretebilirim?

Tek kırıcı tek boyutta çıkış verir; elek tesisi ile fraksiyonlara ayrılır. Modern eleme istasyonlarında 4–6 fraksiyon aynı anda üretilebilir.

Kırma oranı (reduction ratio) ne demek?

Giriş boyutu ÷ çıkış boyutu. Örneğin 1.000 mm giriş, 200 mm çıkış için kırma oranı 5:1’dir. Yüksek kırma oranı daha az enerji harcayan tek geçişli ünite ihtiyacını azaltır ama bazı kayalar için ürün şekli kötüleşir.

Kırma makinesi neden ısınır?

Mekanik sıkıştırma ve sürtünme ısı yaratır. Yatak sıcaklığı 75°C aşmamalı; aksi halde otomatik durdurma devreye girer. Soğutma yağı sıcaklığı 60°C ideal, 85°C kritik.

Kırma esnasında toz nasıl kontrol edilir?

Su püskürtme (transfer noktalarında, kırma ağzında), kapalı sistem konveyörleri, sis topu (alanı sisle kaplayarak toz birikimi azaltma), torba filtreler. AI kontrolü ile sadece gerektiğinde su sıkma %30 su tasarrufu sağlar.

Sert kayada (granit, bazalt) hangi kırıcı tercih edilmeli?

Jaw (birincil) + Cone (ikincil/üçüncül) en yaygın seçim. Impact crusher aşınma maliyetinin yüksek olması nedeniyle granit/bazalt için tercih edilmez. VSI üçüncül aşamada şekil kalitesi için kullanılabilir.

Yumuşak kayada (kireçtaşı, kumtaşı) seçim?

Hammer crusher veya Impact crusher tek geçişli üretim için ideal. Daha düşük aşınma maliyeti, daha yüksek kırma oranı sağlar.

Mobil kırma tesisi yatırımı kaç saat çalışmada geri öder?

Yıllık 1.500+ saat çalışma için 3–4 yıl tipik geri ödeme. Saat başı düşen sermaye + işletme maliyeti, kiralama saatlik ücretinden düşük olduğu noktada satın alma anlamlıdır.

Tek aşamalı tesis ile çok aşamalı tesis arasındaki fark?

Tek aşamalı tesisler (sadece bir kırıcı) yumuşak malzeme veya çok büyük çıkış boyutu için yeterlidir. Çok aşamalı tesisler (jaw + cone + VSI veya jaw + impact gibi kombinasyonlar) sert malzemenin küçük ve şekilli ürüne dönüştürülmesi için gereklidir. Tipik bir agrega üretim tesisi 2–3 aşamalı kırma + 2–3 aşamalı eleme kombinasyonundan oluşur.

Sahada kırma sürecinde personel sayısı kaç olmalı?

Modern bir tam mobil tesis için minimum 4 kişi: 1 tesis operatörü, 1 yükleyici operatörü, 1 saha sorumlusu ve 1 mekanik. Eleme ve konveyör sistemleri otomasyon ile bu sayı 6-8 kişiye çıkabilir. Otomasyon seviyesi yükseldikçe personel ihtiyacı düşse de yedek personel mutlaka vardiyada hazır olmalı.

Aksesuar ve Yardımcı Ekipmanlar

Bir kırma tesisi sadece kırıcıdan ibaret değil; verimli operasyon için yardımcı ekipman kombinasyonu gerekir:

• Bunker (hopper): Beslenme bandı öncesi malzeme depolama; tampon görevi görür.
• Vibrasyonlu besleyici: Bunker altından kırıcıya kontrollü besleme.
• Grizzly elek: Birincil kırıcı öncesi ön ayrıştırma; küçük parçalar kırıcıyı bypass eder.
• Manyetik ayırıcı: Demir kalıntılarını çekerek hem ürün kalitesi hem makine korunması.
• Konveyörler: Kırıcılar arası transfer; kapalı konveyörler toz emisyonunu azaltır.
• Eleme tesisi: Çoklu katlı vibrasyonlu elekler; fraksiyonlara ayrım.
• Stok pile (stoklama bandı): Sonradan yüklenecek malzeme için yüksek stok yığınları oluşturur.
• Toz toplama sistemi: Filtre torbalı; emisyon mevzuatı için zorunlu.

Tipik Kırıcı Kapasiteleri Karşılaştırması
