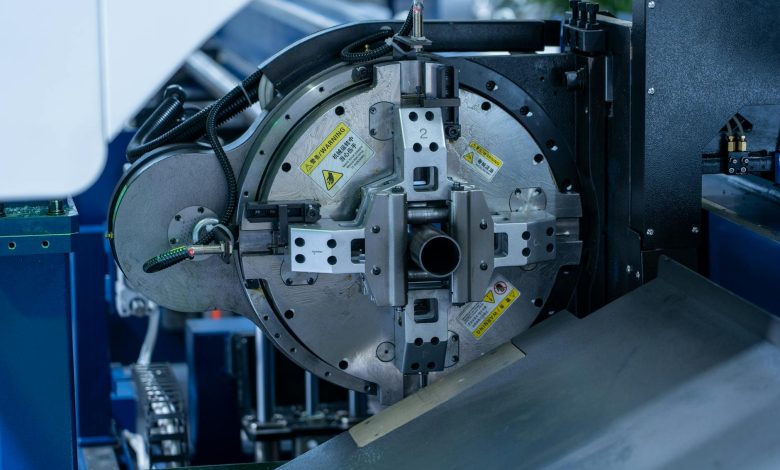

Boru Bükme Makinelerinde Dikkat Edilmesi Gereken 5 Şey

Boru bükme makinesi seçiminde ve kullanımında yapılan hatalar, çoğu zaman makinenin gücünden değil, gözden kaçırılan beş temel ayrıntıdan kaynaklanır. Doğru bükme yöntemi, kaliteli mandren ve kalıp, hassas CNC kontrol, geri yaylanma yönetimi ve sürdürülebilir bakım; bir makinenin gerçek performansını belirleyen kritik başlıklardır. Bu rehber, boru bükme makinelerinde dikkat edilmesi gereken bu beş şeyi saha tecrübesiyle detaylandırıyor.

Son güncelleme: 22 Mayıs 2026 — CNC çok kalıplı büküm, elektrikli servo tahrik ve geri yaylanma telafi sistemleri dahil.

Boru bükme; otomotivden mobilyaya, tesisattan yapı sektörüne kadar çok geniş bir alanda kullanılır. Yatırım kararı verilirken genellikle yalnızca maksimum boru çapına ve fiyata bakılır. Oysa sahada fire, duruş ve kalite sorunları neredeyse her zaman bu beş başlıktan birinin ihmal edilmesiyle ortaya çıkar. Bu rehber, üretim mühendisleri ve atölye sahipleri için pratik bir kontrol çerçevesi sunar. Amacımız; teknik terimleri sahadan örneklerle açıklamak ve okuyucunun kendi üretim koşullarına uyarlanabilir, somut bir değerlendirme listesi edinmesini sağlamaktır. Çünkü doğru makine kararı, çoğu zaman katalog rakamlarında değil, üretim ihtiyacının doğru tanımlanmasında gizlidir.

İçindekiler

• 1. Bükme Yöntemi ve Makine Tipi Uyumu
• 2. Mandren ve Kalıp Kalitesi
• 3. CNC Kontrol ve Tekrarlanabilirlik
• 4. Geri Yaylanma ve Malzeme Uyumu
• 5. Bakım, Servis ve Toplam Maliyet
• Bükme Kalitesini Belirleyen Kriterler
• Makine Tipleri Karşılaştırması
• Satın Alma Öncesi Kontrol Listesi
• Saha Vakaları ve Pratik Örnekler
• Sık Yapılan Hatalar
• Kullanım Alanları ve Sektörler
• Gelecek Trendleri
• Sıkça Sorulan Sorular
• Kaynaklar

1. Bükme Yöntemi ve Makine Tipi Uyumu

İlk ve en sık atlanan hata; üretilecek parçayla makine tipinin uyumsuzluğudur. Her bükme yöntemi farklı bir iş için tasarlanmıştır.

• Döner çekmeli büküm (rotary draw): Sıkı yarıçap ve hassas açı isteyen işlerin standardıdır; egzoz, korkuluk, koltuk iskeleti üretiminde kullanılır.
• Üç toplu / profil büküm: Geniş yarıçaplı, sürekli kavisler için idealdir; spiral ve kemer elemanlarında tercih edilir.
• Kompresyon büküm: Basit ve hızlıdır; düşük hassasiyetli tesisat işlerine uygundur.
• İndüksiyonla sıcak büküm: Kalın cidarlı, büyük çaplı enerji ve proses hatları içindir.

Geniş yarıçaplı kavisler için döner çekmeli pahalı bir makine almak da, sıkı yarıçaplı egzoz işini kompresyon makinesiyle yapmaya çalışmak da hatadır. Önce parça, sonra yöntem, en son makine seçilmelidir.

2. Mandren ve Kalıp Kalitesi

İkinci kritik nokta, çoğu zaman makineden bağımsız satılan kalıp ve mandren ekosistemidir. Bir makinenin bükebileceği en sıkı yarıçap ve en ince cidar; büyük ölçüde mandren kalitesiyle belirlenir.

Neden Kritik?

İnce cidarlı borular ve sıkı yarıçaplar, içeriden mandren desteği olmadan ovalleşir ve ezilir. Wiper die ise iç radyustaki kırışmayı önler. Bu parçalar aşınma payı yüksek sarf malzemeleridir.

Nelere Bakılmalı?

• Kalıpların sertleştirilmiş ve gerektiğinde kaplamalı olması.
• İhtiyaç duyulan tüm yarıçap ve çaplar için kalıp tedarik edilebilirliği.
• Mandren uçlarının ve wiper die’ın yedek parça erişimi.
• Kalıp değişiminin pratikliği — küçük partili üretimde belirleyicidir.

Düşük fiyatlı bir makineyle birlikte gelen kalitesiz kalıplar; hem fireyi artırır hem de sık değişimle gizli bir maliyet yaratır.

3. CNC Kontrol ve Tekrarlanabilirlik

Üçüncü başlık, seri üretimde her şeyi belirleyen tekrarlanabilirliktir. Manuel bir makinede her parça operatörün becerisine bağlıdır; CNC bir makinede ise bir kez tanımlanan program, binlerce parçada aynı sonucu verir.

• Eksen sayısı: Açı, besleme ve dönme eksenlerinin bağımsız kontrolü, çok düzlemli parçalar için şarttır.
• Program hafızası: Sık üretilen parçaların program olarak saklanması, kurulum süresini kısaltır.
• Çok kalıplı (multi-stack) büküm: Tek parçada farklı yarıçapları kalıp değiştirmeden bükmeyi sağlar.
• Simülasyon: Çarpışma kontrolüyle hurda ve kalıp hasarını önler.

Basit, tek tip parça üreten bir atölyede gelişmiş CNC gereksiz olabilir; ancak karmaşık ve dar toleranslı işlerde CNC olmadan kararlı kalite mümkün değildir.

4. Geri Yaylanma ve Malzeme Uyumu

Dördüncü dikkat noktası; her metalin farklı davrandığı gerçeğidir. Büküm sonrası malzeme bir miktar geri açılır — buna geri yaylanma (springback) denir.

• Düşük karbonlu çelik: Az geri yaylanır, kolay şekillenir.
• Paslanmaz çelik: Belirgin geri yaylanır, daha yüksek tork ve iyi yağlama ister.
• Alüminyum: Hafiftir ama çatlamaya yatkındır; yarıçap dikkatli seçilmelidir.
• Bakır/pirinç: Yumuşaktır, tesisat ve dekoratif işlerde kolay bükülür.

CNC makineler geri yaylanmayı telafi ederek ilk parçadan doğru açıyı tutturur. Ancak telafi değeri malzeme partisine göre değişebilir; bu yüzden her yeni partide deneme bükümü yapılmalıdır. Makinenin işleyeceği malzeme yelpazesi, satın alma öncesi net tanımlanmalıdır.

5. Bakım, Servis ve Toplam Maliyet

Beşinci ve en çok ihmal edilen başlık; makinenin satın alma sonrası ömrüdür. Düşük etiket fiyatı, yüksek toplam sahip olma maliyetini gizleyebilir.

• Servis ağı: Arıza durumunda müdahale süresi, üretim kaybını doğrudan etkiler.
• Yedek parça: Mandren, wiper die, kelepçe kalıbı ve elektronik bileşenlerin erişimi.
• Enerji tüketimi: Servo tahrikli makineler, hidroliklere göre belirgin tasarruf sağlar.
• Bakım kolaylığı: Yağlama noktaları, filtre erişimi ve tanı yazılımları.

Doğru karar; parça başına maliyeti, geri ödeme süresini ve duruş riskini birlikte değerlendiren bir bakış açısıyla verilir.

Bükme Kalitesini Belirleyen Kriterler

Beş temel başlığın hepsi, sonuçta tek bir amaca hizmet eder: kaliteli bir büküm. Bir bükümün kalitesi, üç ölçülebilir kusurun kontrolüyle değerlendirilir.

Ovalleşme

Büküm bölgesinde borunun yuvarlak kesiti hafifçe elipsleşir. Yapısal işlerde belirli bir oval payı kabul edilebilirken, akışkan ve basınç taşıyan hatlarda ovalleşmenin düşük tutulması gerekir. Ovalleşme; doğru mandren desteği ve baskı kalıbı ayarıyla kontrol edilir.

Cidar İncelmesi

Büküm sırasında dış radyustaki malzeme uzar ve incelir. Aşırı incelme, borunun basınç dayanımını ve ömrünü düşürür. İncelmeyi sınırlamak için malzemenin uzama kabiliyetine uygun bir yarıçap seçilmelidir.

Kırışma

İç radyusta sıkışan malzeme, destek yoksa dalgalanarak kırışır. Wiper die ve doğru mandren konumu bu kusuru önler. Kırışma, hem görsel bir hata hem de gerilim yoğunlaşma noktasıdır.

Bu üç kusur düzenli olarak kalibre mastar, dijital açıölçer ve kesit ölçümüyle denetlenir. Tekrarlanabilir bir makine, denetim sıklığını azaltarak dolaylı bir verim kazancı sağlar.

Makine Tipleri Karşılaştırması

Satın Alma Öncesi Kontrol Listesi

Beş temel başlığı somut bir karar aracına dönüştürmek için, satın alma öncesinde aşağıdaki soruların net cevaplanması önerilir:

• Parça profili: İşlenecek minimum ve maksimum çap, et kalınlığı ve yarıçap aralığı belirlendi mi?
• Malzeme yelpazesi: Yalnızca çelik mi, paslanmaz ve alüminyum da işlenecek mi?
• Hacim ve karmaşıklık: Üretim seri mi prototip mi; parçalar tek düzlemli mi çok düzlemli mi?
• Kalıp ekosistemi: Gerekli yarıçap kalıpları ve mandren setleri tedarik edilebilir mi?
• Kontrol ünitesi: Geri yaylanma telafisi, simülasyon ve program hafızası var mı?
• Servis: Yerel servis ağı, yedek parça erişimi ve müdahale süresi nedir?
• Demo: Kendi malzemenizle deneme bükümü talep edilebilir mi?

Bu liste, satın alma kararını fiyat odaklı olmaktan çıkarıp ölçülebilir üretim ihtiyaçlarına dayandırır.

Saha Vakaları ve Pratik Örnekler

Vaka 1 — Yanlış Makine Seçimi

Geniş yarıçaplı dekoratif kavisler üreten bir atölye, pahalı bir döner çekmeli makine aldı; oysa işin tamamı üç toplu bir profil bükme makinesiyle daha hızlı ve ucuza yapılabilirdi. Yöntem-iş uyumsuzluğu, gereksiz bir yatırıma dönüştü.

Vaka 2 — Kalıp Kaynaklı Fire

İnce cidarlı boruda sürekli ovalleşme yaşayan bir firma, sorunun makinede değil aşınmış mandrende olduğunu fark etti. Mandren yenilenince fire belirgin biçimde düştü.

Vaka 3 — Geri Yaylanma Sürprizi

Paslanmaz boruyu çelikle aynı programla büken bir üretici, açı sapması yaşadı. Malzemeye özel telafi değeri girildiğinde sorun çözüldü.

Operatör İçin Pratik İpuçları

• Her partide deneme bükümüyle açı ve ovalleşmeyi doğrulayın.
• Kalıp ve mandreni temiz ve yağlı tutun; talaş çizik yapar.
• Boru ucundaki çapağı temizleyin; çapak kelepçe kaymasına yol açar.
• Kalıp aşınmasını düzenli ölçün; aşınma yavaş ama sürekli fire üretir.

Sık Yapılan Hatalar

• Sadece çapa bakmak: Maksimum çap değil, o çapın hangi cidar ve yarıçapta bükülebildiği önemlidir.
• Kalıbı sonraya bırakmak: Kalıp maliyeti, makine bütçesine baştan dahil edilmelidir.
• Tek malzeme varsaymak: İleride farklı malzeme işlenebileceği göz ardı edilir.
• Servisi sormamak: Ucuz makine, uzak servisle pahalıya gelir.
• Operatör eğitimini atlamak: En iyi CNC makine bile eğitimsiz operatörle verimsizdir.

Kullanım Alanları ve Sektörler

Boru bükme makinelerinde dikkat edilmesi gereken beş başlığın ağırlığı, çalışılan sektöre göre değişir. Aynı makine farklı sektörlerde farklı önceliklerle değerlendirilir.

Otomotiv ve Ulaşım

Egzoz hatları, şasi elemanları, koltuk iskeletleri ve klima boruları yüksek hacimde ve dar toleransla üretilir. Burada tekrarlanabilirlik ve geri yaylanma yönetimi öne çıkar; CNC ve mandren kalitesi belirleyicidir.

İnşaat ve Yapı

Korkuluk, merdiven, çelik konstrüksiyon ve cephe elemanlarında genellikle daha geniş yarıçaplı, görünür yüzeyli bükümler gerekir. Estetik kalite ve yüzeyde iz bırakmama önceliklidir.

Tesisat ve HVAC

Isıtma, soğutma ve su tesisatında bakır ve ince cidarlı borular yoğun kullanılır. Bu alanda ovalleşme kontrolü ve mandren desteği kritik hale gelir.

Mobilya ve Dekorasyon

Sandalye, masa ayağı ve dekoratif elemanlarda küçük partili, çeşitli geometriler üretilir. Burada hızlı kalıp değişimi ve kısa kurulum süresi öne çıkar.

Enerji ve Ağır Sanayi

Kalın cidarlı, büyük çaplı proses ve enerji hatlarında çoğu zaman indüksiyonla sıcak büküm tercih edilir; burada tork ve malzeme uyumu belirleyicidir.

Bu çeşitlilik, “en iyi makine” diye tek bir cevap olmadığını gösterir. Doğru makine, her zaman sektörün ve parçanın gereksinimine en iyi uyan makinedir.

Gelecek Trendleri

• Tam elektrikli servo makineler: Düşük enerji ve bakım maliyetiyle hidroliğin yerini alıyor.
• Akıllı sensörler: Büküm kuvveti ve açı anlık izleniyor.
• CAD/CAM entegrasyonu: Tasarımdan bükme programına geçiş otomatikleşiyor.
• Kestirimci bakım: Arıza, oluşmadan tahmin ediliyor.

Sıkça Sorulan Sorular

Boru bükme makinesi seçerken ilk neye bakılmalı?

İlk adım üretilecek parçanın tanımlanmasıdır: boru çapı, et kalınlığı, yarıçap, malzeme ve hacim. Makine tipi bu tanımdan sonra seçilir; tersi yapılırsa yöntem-iş uyumsuzluğu kaçınılmazdır.

Mandren her işte gerekli midir?

Hayır. Geniş yarıçaplı ve kalın cidarlı bükümlerde mandrensiz çalışılabilir. İnce cidarlı borularda ve boru çapının 2 katından küçük yarıçaplarda mandren neredeyse zorunludur.

CNC makine her atölye için gerekli mi?

Basit ve tek tip parça üreten küçük atölyelerde manuel veya hidrolik makine yeterli olabilir. Karmaşık, çok düzlemli ve dar toleranslı seri üretimde ise CNC olmadan kararlı kalite sağlanamaz.

Geri yaylanma neden her malzemede farklıdır?

Geri yaylanma malzemenin elastik özelliklerine bağlıdır. Paslanmaz çelik çok, düşük karbonlu çelik az geri yaylanır. Aynı malzemenin farklı dökümleri bile fark gösterebilir; bu yüzden her partide deneme bükümü gerekir.

Toplam sahip olma maliyeti nasıl hesaplanır?

Etiket fiyatına ek olarak kalıp, enerji, bakım, yedek parça, servis ve duruş riski birlikte değerlendirilir. Düşük fiyatlı bir makine, yüksek işletme gideriyle uzun vadede pahalıya gelebilir.

İnce cidarlı boru neden zor bükülür?

İnce cidar, büküm sırasında dış radyusta kolayca incelir ve iç radyusta kırışır. Bu yüzden ince cidarlı borularda mandren, wiper die ve hassas kurulum bir arada gerekir.

Kalıplar ne kadar sürede aşınır?

Aşınma; malzeme cinsine, yağlamaya ve üretim hacmine bağlıdır. Sertleştirilmiş ve kaplamalı kalıplar daha uzun ömürlüdür. Düzenli aşınma ölçümü, fire artışını erken yakalamayı sağlar.

Servo makine hidrolikten gerçekten daha mı ekonomik?

Yüksek hacimli üretimde genellikle evet. Servo makineler daha az enerji tüketir, hidrolik yağ bakımı gerektirmez ve daha tekrarlanabilir çalışır. Düşük hacimli işlerde fark daha sınırlı kalır.
